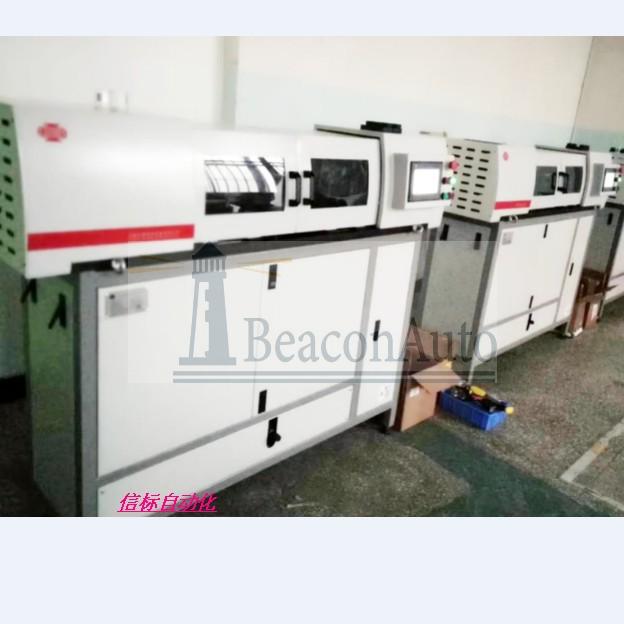

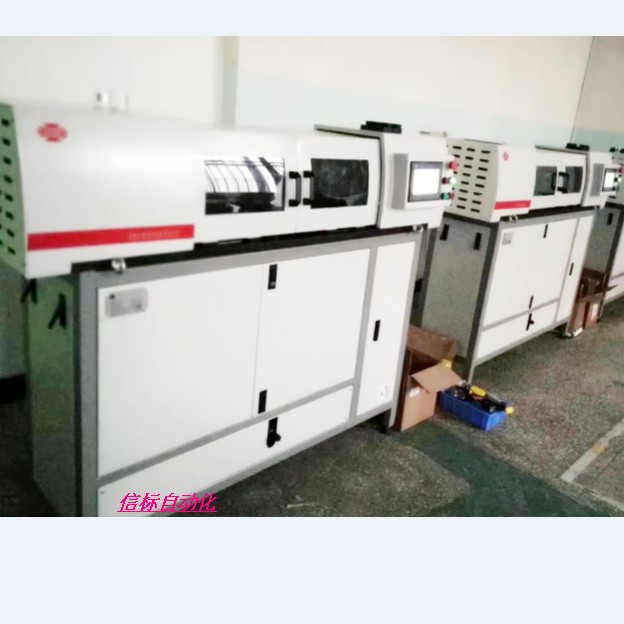

接骨板高速旋轉耐久試驗機XWP-X6000 一、接骨板高速旋轉耐久試驗機用途及結構特點 1. 接骨板高速旋轉耐久試驗機用于檢測金屬材料在高速旋轉狀態下，金屬的耐久性能。本機采用小慣量伺服電機作為驅動單元，外置高精度旋轉編碼器與主軸相連做為轉速傳感器，高速DSP+ARM,作為電機驅動及編碼器采集的核心控制單元，保證高速低速時轉速控制的準確性和平穩性。 彩色觸摸屏實現顯示發出頻率，理論轉速，電機實時轉速，主軸轉速，并可根據需要設置，多級轉速，多級轉速可以自行執行，從低到高，轉速到達后可以設置旋轉保持時間。數據自動記錄。 2. 根據被測傳感器特點，配置專門的磁性安裝支架，傳感器主軸采用頂尖式結構，后尾架可以前后移動，（可靠保證同軸度，）傳感器主軸旋轉采用磨床的加載 3. 夾具采用彈性前后夾頭夾持試樣，夾頭與主軸彈性筒夾連接，可實現精密配合，保證夾持試樣的徑向跳動滿足航標及國標的要求。 二、接骨板高速旋轉耐久試驗機型號命名規則 XWP—x6000： 1. W：彎曲 X：旋轉 P:疲勞 J：簡支梁式 X：懸臂梁 2. 6000：zui大轉速，單位：r/min；系列值有：12000、6000、3000、1500 三﹑接骨板高速旋轉耐久試驗機主要技術指標(可根據客戶材料要求定制) 加載能力：1000N (砝碼重量：100N*1 200N*2 500N*1 10N*1, 20N*2, 50N*1) 加載力臂：200mm；力臂長度相對誤差：≤±0.3%；。 左右夾具同軸度：≤Ф0.02mm； 靜態徑向跳動量：≤0.02mm；動態徑向跳動量：≤0.06mm； 彎距相對誤差：≤±1%；左右彎距相對誤差：≤±1%；彎距重復性相對誤差：≤±1%； 最大計數：108；計數誤差：±1； 試驗轉速：6000r/min 可選：1500/3000/12000/20000或定制 DT-1000-K30/80 型對開筒式高溫大氣爐（選配） 采用三段電熱合金加熱對開筒式結構，具有三段控溫工作方式；采用宇電AI-708 智能溫度調節儀表及調相功率驅動，支持 K 型或 S 型熱電偶測控溫；溫度顯示分辨率 0.1℃，具有多段可編程功能，冷端自動補償誤差≤0.5℃。 溫度范圍：300℃～1000℃。 溫度示值誤差：0.1 級；靈敏度：0.1℃。 溫度波動度： 序號 | 試驗溫度T | 溫度波動度 | 備注 | 1 | T≤600℃ | ±3℃ |
| 2 | 600℃＜T≤900℃ | ±4℃ |
| 3 | ＞900℃ | ±5℃ |
|
 在試樣工作部分的爐膛內溫度均勻度不大于 15℃。 配有1 路專用測溫通道以方便用戶使用。 1) 爐內徑向移動距離：15mm 1. 配有觸摸屏操作及顯示面板用于完成所有控制參數的設置、所有測量數據的顯示及所有的試驗操作；配有與計算機通訊的網絡接口，當選配計算機時，可實現計算機對單臺設備的測控或對多臺設備的組網測控；試驗周次可以任意設定，達到設定值可自動停機并具有掉電保護功能。 2. 前后夾具均采用彈性錐套夾持試樣方式，實現精密配合。 3. 具有完備的保護功能，如斷電保護、馬達過流保護、試樣破斷自動停機保護、等，設備裝有透明防護罩，試驗過程可無人值守。 4. 當配置計算機時可對單臺試驗機或多臺試驗機進行集散式測控。計算機以WIN10為工作平臺，采用虛擬面板操作方式，界面清晰、操作便捷、程序規范穩健，完成對整個設備的管理控制、試驗數據的采集處理及存貯打??；全過程試驗數據、試驗狀態及每個試驗狀態所發生的時刻能自動存儲到計算機硬盤上；對于間歇性疲勞試驗，試驗過程數據可自動續接，以維護驗過程數據的完整性；試驗數據可報表打印，其格式也可轉換成常用的軟件文檔格式，如 Word、Excel 等。 5. 電源：三相五線 380VAC/50Hz 或單相三線 220VAC/50Hz 電源，電壓波動不大于±10%， 6. 最大功率：約 1kW （配置高溫爐時約 3.5kW）。 7. 接骨板高速旋轉耐久試驗機適用標準： 1) JJG 652-2012 旋轉彎曲疲勞試驗機檢定規程 2) HB 5153-1996 金屬高溫旋轉彎曲疲勞試驗方法 3) HB 5152-1996 金屬室溫旋轉彎曲疲勞試驗方法 4) GB/T 4337-2015 金屬材料 疲勞試驗 旋轉彎曲方法 5) ISO 1143-2010 Metallic materials Rotating bar bending fatigue testing 6) GB/T 2107-1980 金屬高溫旋轉彎曲疲勞試驗方法。 7) GB 7733-87 金屬旋轉彎曲腐蝕疲勞試驗方法 四、接骨板高速旋轉耐久試驗機設備主要配置 序號 | 名稱 | 型號規格 | 數量 | 備注 | 1 | 試驗機主機 | XWP-X6000 | 1臺 |
| 2 | 測量控制系統 |
| 1臺 |
| 3 | 加載砝碼 | 滿足所選型號設備的加載彎矩要求 | 1組 |
| 4 | 室溫夾具 | J80320-40(φ80三爪夾頭，夾持3-20mm,長度40mm) | 1套 | 或ER20-12.7 | 5 | 臥式三段對開筒式高溫爐及控制器 | LT-1000-K30/80 | 1套 | 選配，需單獨購買 | 6 | 高溫夾具(DZ22) | DZ22型常用系列： GW-9、GW-11、GW-12、GW-17 注：標配GW12(φ12.7mm) |
| 選配，需單獨購買 1套或多套可選 | 7 | 隨機工具 |
| 1套 |
| 8 | 隨機文件 |
| 1套 | 配置中文操作界面 | 9 | 計算機/筆記本電腦 |
| 1臺 | 主流機型與配置 |
標簽：接骨板高速旋轉耐久試驗機
|
