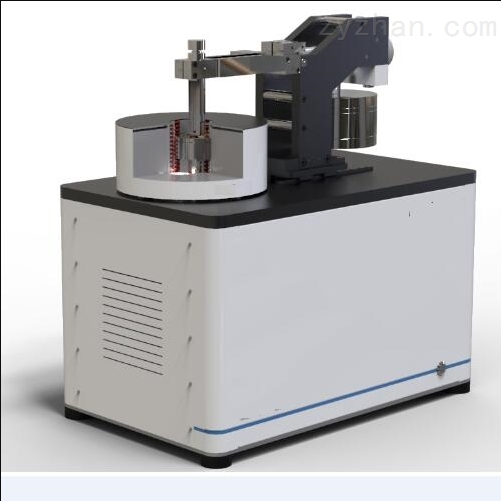

高速銷盤耐磨測試儀 關鍵詞：MPT20平面銷盤摩擦磨損試驗機，金屬涂層銷盤式摩擦磨損試驗機，球盤摩擦機 一 概述 高速銷盤耐磨測試儀主要用于測定滑軌及特定金屬在近似PV值下的摩擦性能。另外，該機還可在較高的線速度條件下，用來評定潤滑劑、金屬、塑料、涂層、橡膠、陶瓷等材料的摩擦磨損性能，摩擦副形式主要是點和面，面面接觸摩擦。 二 高速銷盤耐磨測試儀主要技術規格及技術參數 2.1法向加載：0.1-20N 2.2法向加載，并可實現試驗力的長時保持； 2.3 法向力值控制精度：±0.5% 2.4溫度控制范圍：-20°-100℃,紅外非接觸測量方式；（選配） 2.5工裝夾持范圍:33-160mm,可調 2.6 銷工位數： 3個 2.7 主軸轉速：0.1-1200r/min 2.5可連續長時間運轉，機器噪音≦40dB; 2.7運轉過程中產生的數據，如摩擦力、往復頻率、往復振幅，載荷波動、試樣溫度等均由計算機進行采集和進行實時處理，以數據圖表形式給出試驗結果，在同一時間坐標下采用不同顏色給出：載荷-時間、摩擦系數-時間、溫度-時間、位移-時間四條曲線，并可轉換成相應的“參數-路程曲線”，在計算機屏幕上實時顯示。所有數據由計算機記錄存盤，以供查閱和打印，數據可轉換成Excel格式。
三.高速銷盤耐磨測試儀試驗機結構原理 1. 主要技術要求及滿足情況：（水平運動總成選配） 為滿足2的各項技術要求，本產品擬采用以下方案 3.1該試驗機由法向加載系統、水平杠桿，扭矩測力系統，溫控系統，滅火系統及其冷卻及潤滑裝置、電氣控制柜及計算機實時數據采集及控制系統（包括軟件）等部分組成； 試驗機主機主要由主機機座、水平機座、法向主軸及其驅動系統、試驗力施加裝置、摩擦扭矩及位移高精度傳感測量系統、試驗力測量及摩擦溫度測量系統等組成；試驗機法向加載系統采用杠桿+砝碼，精度高，可靠性好；水平加載系統采用直線電機作為加載系統，控制精度高，相應快，主機機座采用較大質量的鑄鐵件，固有頻率高，吸震抗震性能好，箱體座也是采用鑄鐵件經數控鏜加工后將電主軸牢固鎖緊在箱體座中，這樣可以提高加載工作時的平穩性。 3.2冷卻及潤滑裝置的功能主要是對作動器進行冷卻和潤滑，以使作動器長時穩定可靠工作。（適用于油品測試） 3.3計算機實時數據采集及數據處理控制系統是專門編制的控制軟件對各項試驗參數進行人為設定、采集、監控及輸出的智能系統，可避免試驗結果的人為影響，提高試驗結果的準確度。 3.5摩擦力的測量選用美國世銓公司的高精度力傳感器； 3.6在充分潤滑和冷卻狀態下，本產品可完全滿足連續運轉1小時的技術要求。 3.7本產品可進行“銷-盤”、“環-盤”等多種摩擦副的試驗，并可在干摩擦及有油潤滑狀態下工作；摩擦副形式及尺寸可按用戶要求設計，易于操作，裝卸試樣方便，并附專用工具等。 3.8試驗溫度的測量采用中科院產紅外非接觸測溫方式進行。 3.9根據技術要求，通過智能儀表及專門編制的計算機軟件對試驗運轉過程中產生的諸如摩擦力矩、載荷波動、摩擦溫升等試驗參數進行實時采集及處理，并給出相應的試驗曲線，可將試驗數據存盤并轉換成Excel表格形式以供查閱和打印輸出。 四 高速銷盤耐磨測試儀配置清單 序號 | 項目名稱 | 規格型號 | 數量 |
| 1 | 主機加載機架 | 2KN/1kn | 1套 | 自主 | 2 | 工裝 | 30-160 | 1套 | 自主 | 3 | 直線導軌（滑塊4個） | HGH25CA | 2根 | HIWIN | 4 | 法向砝碼 |
| 8個 | 0.1級 | 5 | 摩擦力傳感器 | STC10KG | 1個 | 世銓 | 7 | 伺服電機 | 7系列 | 1臺 | 松下 | 8 | 行星減速機 | KAB-050 | 1臺 | 臺灣艾科 |
| 法向作動器 | T2000 | 1臺 | 選配 |
| 水平作動器 | AML10030 | 1臺 | 選配 | 9 | 環境箱+滅火系統 | -20-100 | 1套 | 選配 | 10 | 溫度傳感器 | PT100 | 1套 | 選配 | 11 | 電控系統總成 |
| 1套 | 自主 | 12 | 測控系統及軟件 |
| 1套 | 自主 | 13 | 計算機 |
| 1臺 | HP | 14 | LED顯示器19″ | V139 | 1臺 | 惠普 | 15 | A4打印機 | 1112 | 1臺 | 惠普 | 16 | 控制箱（弱電控制） |
| 1個 | 自主 | 17 | 工裝 | 根據用戶需求，試驗工裝提供1套。 | 18 | 文檔 | 操作說明書、軟件說明書、合格證等 |
標簽：高速銷盤耐磨測試儀
|
