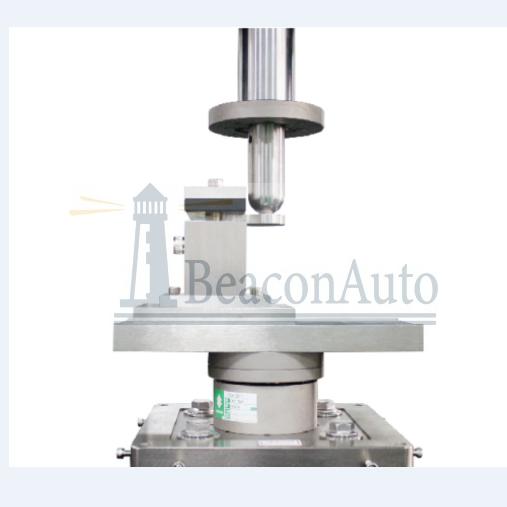

脛骨托疲勞性能試驗機 產品介紹： 脛骨托疲勞性能試驗機測定膝關節假體中支持和保護塑料關節面的脛骨托疲勞性能的試驗方法。 以懸臂梁形式固定試樣；對無支撐的試樣，固定其下表面或夾緊上表面，固定與夾持位置應遠離中線；將脛骨托支撐至中心線。如果脛骨托下表面有中心柄或其他突出物，也應以同樣的方式進行支撐；載荷軸線應垂直于試樣的未偏轉上表面。 超高分子量聚乙烯墊片，放置于試樣和加載器之間以分散載荷和減少磨損。該墊片應具有13mm±0.5mm的直徑和6mm±0.5mm的邊緣厚度。墊片的直徑和(或)形狀可以很據被測試的脛骨托的設計來進行修整，但是與規定尺寸的任何偏差都應在報告中寫明。在測試期間，墊片厚度減小到3mm或破碎時需要更換，可用環氧樹脂粘結劑將墊片固定在脛骨托上。 測試期間，大載荷與小載荷比率為10，頻率不大于10Hz。每經過5′105次循環后用正常或矯正視力檢查脛骨托，檢查時不能將脛骨托從試驗機中移開。 繼續測試直至如下任一種現象發生： a.墊片的厚度減小到3mm或發生破碎； b.脛骨托斷裂； c.用正常或矯正視力檢查有裂紋產生時； d.循環次數達到5′106時； e. 試驗機無法維持規定的載荷范圍。 針對脛骨關節疲勞試驗，我司研發生產的大型電磁式力學試驗系統能很好地滿足試驗要求。
脛骨托疲勞性能試驗機產品特點： 大型電磁式力學試驗系統采用新型電磁力電機作動，輸出平穩、響應快、無回隙、無滯回，拉壓頻率可達100Hz； 電能直接轉化成直線運動機械能而不需要任何中間機械傳動裝置； 進口高精度載荷傳感器、位移傳感器，自主研發電機質保10年； 商業化的完全自主知識產權的控制器、驅動器，可擴展性*； 選配扭轉通道，實現高頻率、大載荷下多軸拉扭加載。 脛骨托疲勞性能試驗機可實現功能： 拉伸試驗 、壓縮試驗、蠕變試驗、松弛試驗、疲勞試驗。 自定義試驗：可自由搭配試驗動作，滿足特殊試驗要求。 配合附件，還可進行扭轉試驗、DMA試驗、高低溫濕度環境下試驗、裂紋擴展試驗等。 脛骨托疲勞性能試驗機主要技術指標: 1、Z大負荷：±10kN 2、Z大單向脈動負荷：±10kN 3、Z大交變負荷（幅值）：5kN 4、負荷精度等級: 0.5 級 5、動、靜負荷波動度：≤±0.3％F.S 6、受力同軸度：≤5％ 7、上下試驗空間：≥700mm 8、頻率范圍：60～300Hz, 頻率分辨率: 0.1Hz，多級頻率調節。 9、Z大計數范圍：9×109。試驗機能夠自動記錄試驗循環次數并具有掉電保護功能；循環次數可以隨時設定，到達規定循環次數后具有自動停機功能；具有防止在停電等意外停機以后再次自動啟動的功能。 10、控制方式：具有常規疲勞試驗（對稱及不對稱）、塊譜（程控）疲勞試驗、調制疲勞試驗（正弦 波、三角波、梯形波、自定義波）等。 11、試驗功能：疲勞壽命（S-N 曲線等）試驗功能及斷裂力學（如斷裂韌性、裂紋擴展速率及門坎 值等）試驗功能等。可選配并支持種類繁多的試驗工裝及各種環境試驗裝置。 12、具有較完備的保護功能，如過載保護、機械限位保護、電機過流保護、斷裂保護、激勵器過流二級保護、頻率降保護、動靜負荷上下限人為設置保護、動靜負荷失控保護等，許多保護可依據不同試驗的要求進行靈活配置，試驗過程可無人值守。 13、整機電源：單相 220VAC 或三相 380VAC/50Hz/1.5kW，配線按照單相三線制或三相五線制。 注：出口設備按照設備所在地電源匹配。 更多脛骨托疲勞性能試驗機資料請聯系我們。
|
